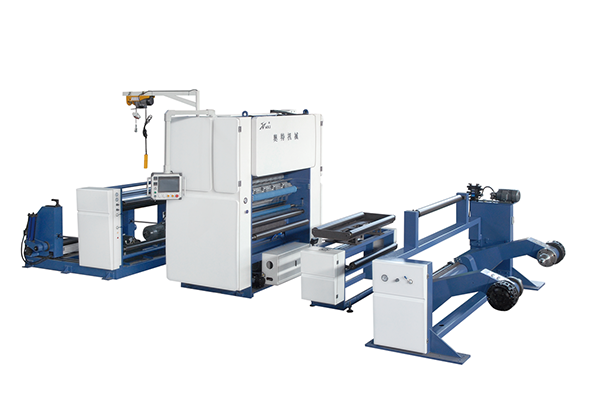

型號：JTFM-1100/1300系列全自動高速卷筒立式覆膜機

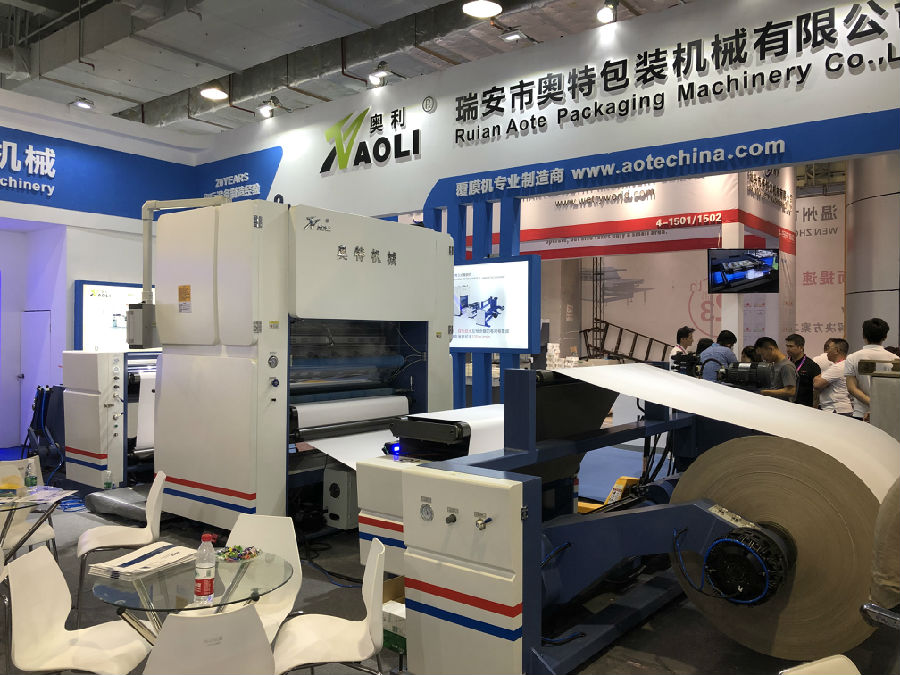

機器介紹

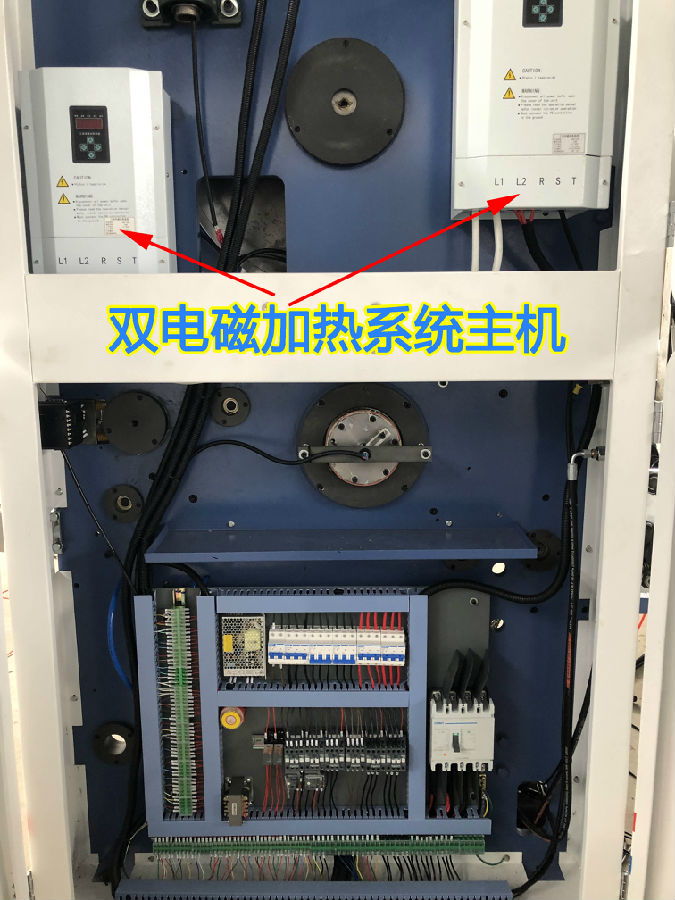

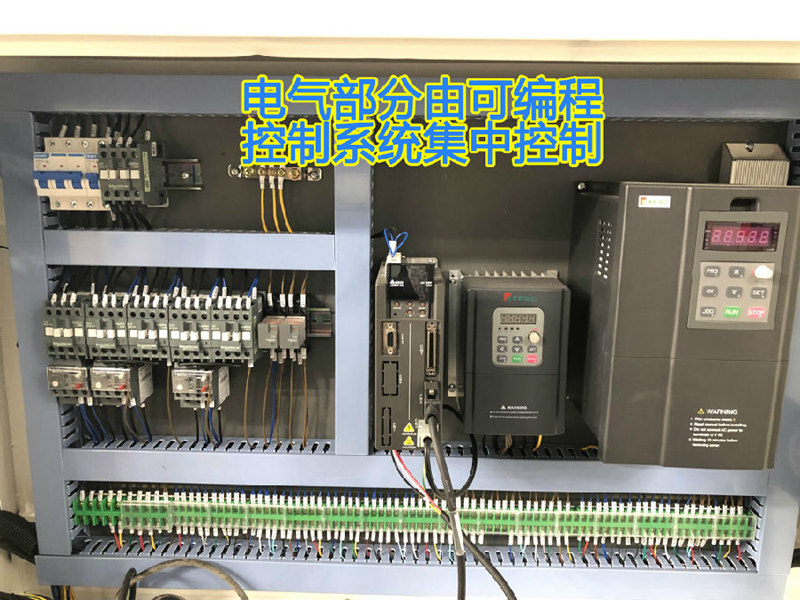

JTFM-1100/1300 全自動立式高速卷筒覆膜機為我司生產的產品，針對水性膠水、油性膠水及預涂膜的卷對卷覆膜，一機三用。整機采用變頻調速，PLC集中控制，人機交互操作界面，可實現送卷、覆膜、收卷的全線自動化。加熱輥采用雙電磁加熱系統及熱氣循環烘干系統，能夠快速提供穩定的溫度，在提高覆膜速度的同時保證覆膜質量并控制能耗。放卷部采用無軸夾緊、液壓升降方式，配備CCD視覺傳感器及糾偏控制器，保證收放卷過程中紙張的整齊。
配置和功能：
1. 自動高速放卷機構：采用無軸夾緊、液壓升降方式，張力由氣剎手動／自動控制，放卷直徑1300mm。
2. 高精度糾偏系統：配備CCD視覺傳感器和糾偏控制器，光電跟蹤/跟邊或跟線/行程±75mm，張力由系統自主控制。
3. 自動停機保護系統：裝有自動控制停機保護系統，當出現斷張、缺紙、紙張重疊情況時系統自動停機，保護機器。
4. 加熱干燥系統：800mm直徑大型加熱輥配備電磁加熱裝置，配合烘箱熱循環系統，可在5~10分鐘內實現高速啟動和加熱，加熱速度是傳統加熱裝置的2倍以上，同時熱量循環利用可節省大量能耗。
5. 自動液壓系統：液壓系統自動提供穩定的大壓力，確保覆合質量。
6. 人機交互系統：采用10英寸彩色觸摸屏，操作簡便。操作員可以隨時從觸摸屏查看機器的工作狀態。
7. 氣脹軸和張力控制系統：采用氣脹軸，易于裝載薄膜，通過氣脹軸的刻度準確定位薄膜。同時智能張力調節系統易于控制薄膜的張力，提高覆膜效果。
8. 收卷系統：采用交流矢量變頻控制，與放卷系統相配合，紙卷升降采用雙油缸液壓驅動，同時配備扭力調節系統，氣脹軸收卷，收卷直徑1300mm。
配置參數：
型號 | JTFM-1100 | JTFM-1300 |
紙張寬度 | 1050mm | 1250mm |
放卷直徑 | 1300mm | 1300mm |
收卷直徑 | 1300mm | 1300mm |
適用紙張厚度 | 100-500gsm | 100-500gsm |
適用薄膜厚度 | 8~35 micron | 8~35 micron |
覆膜速度 | 100m/min | 100m/min |
電壓頻率 | 380V | 380V |
理論總功率 | 45KW | 48KW |
實際工作功率 | 20~35KW | 20~38KW |
覆合壓力 | 5~15Mpa | 5~15Mpa |
涂膠量 | 3~8g/m^2 | 3~8g/m^2 |
機器尺寸 | 9000×3230×2600mm | 9000×3630×2600mm |
重量 | 8500 KG | 9000 KG |
注：接受其他尺寸定制
機器實拍：

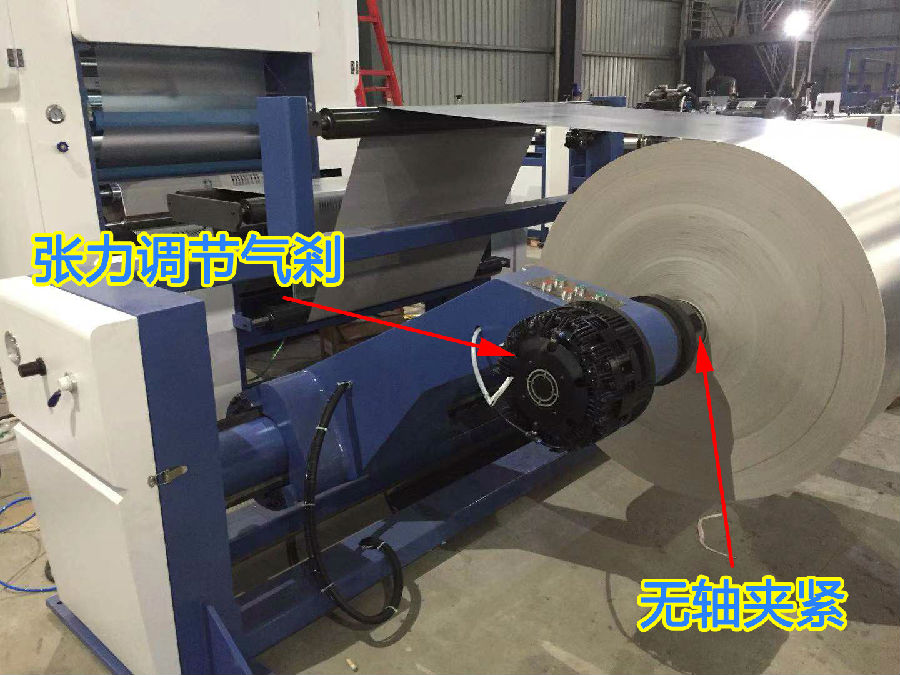

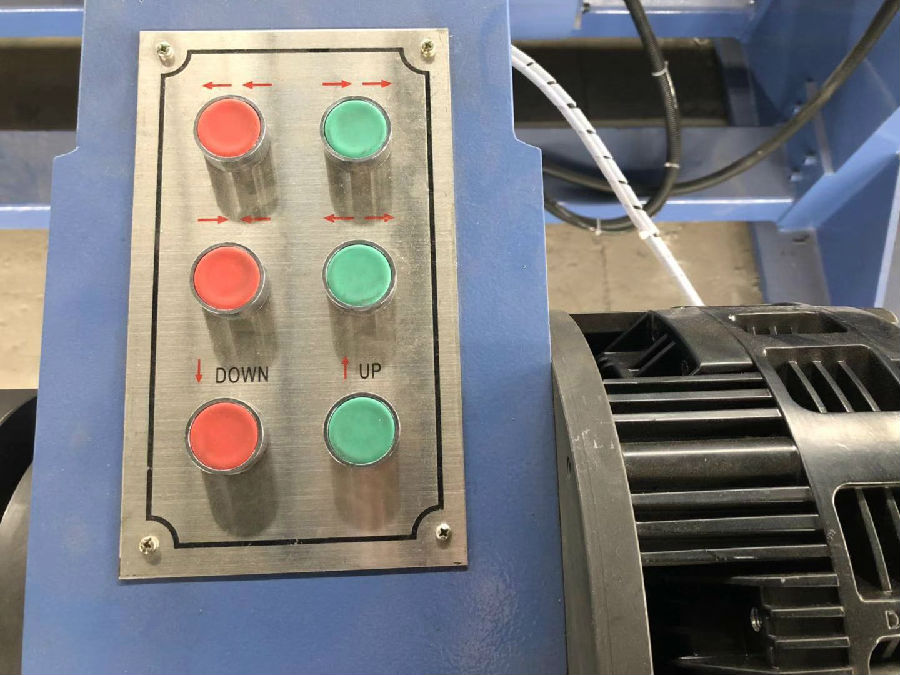

1. 放卷部
采用無軸夾緊、液壓升降方式，張力由氣剎手動／自動控制，放卷直徑1300mm。

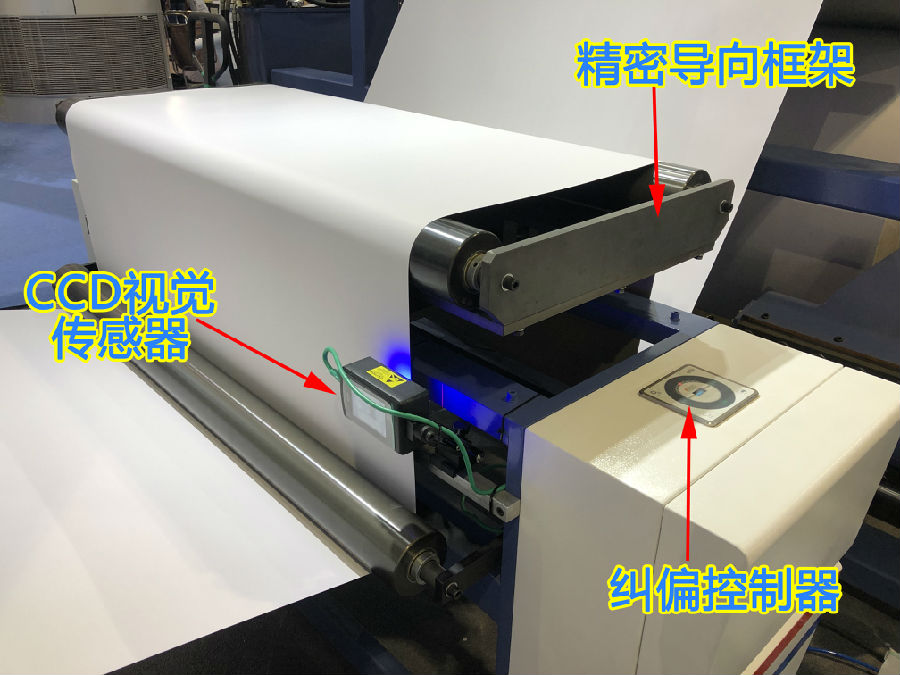

2. 糾偏部
采用CCD視覺傳感器，具有精度高，檢測范圍廣，可有效避免糾偏不穩定的可能性，具有比超聲波或光電傳感器更好的檢測性能。
配備糾偏控制器，自動跟邊/跟線，光電跟蹤/行程±75mm，可在放卷和收卷時保持紙輥邊緣對齊。
中間導向框架采用不粘導輥

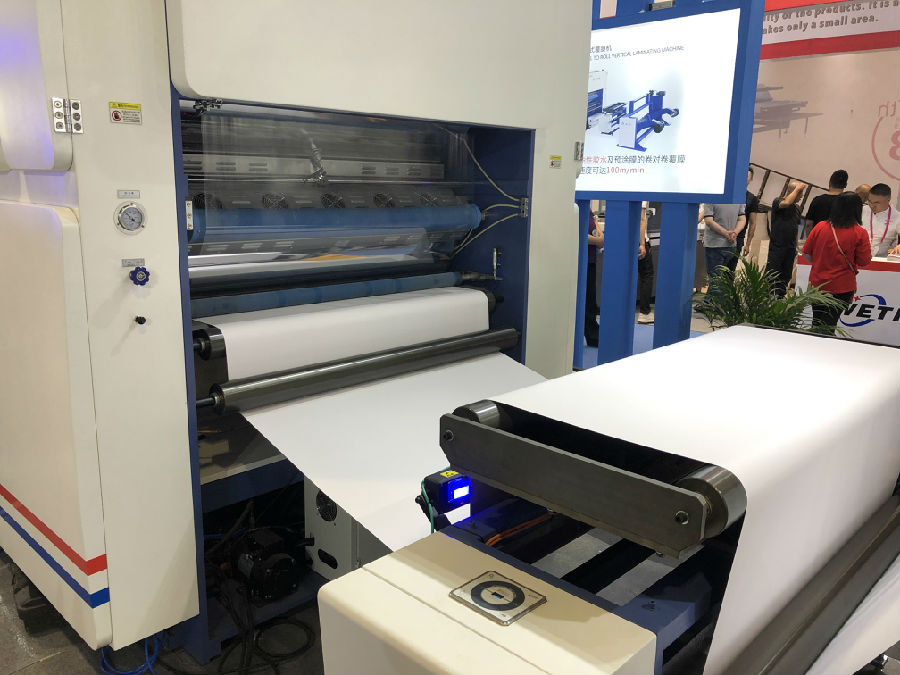

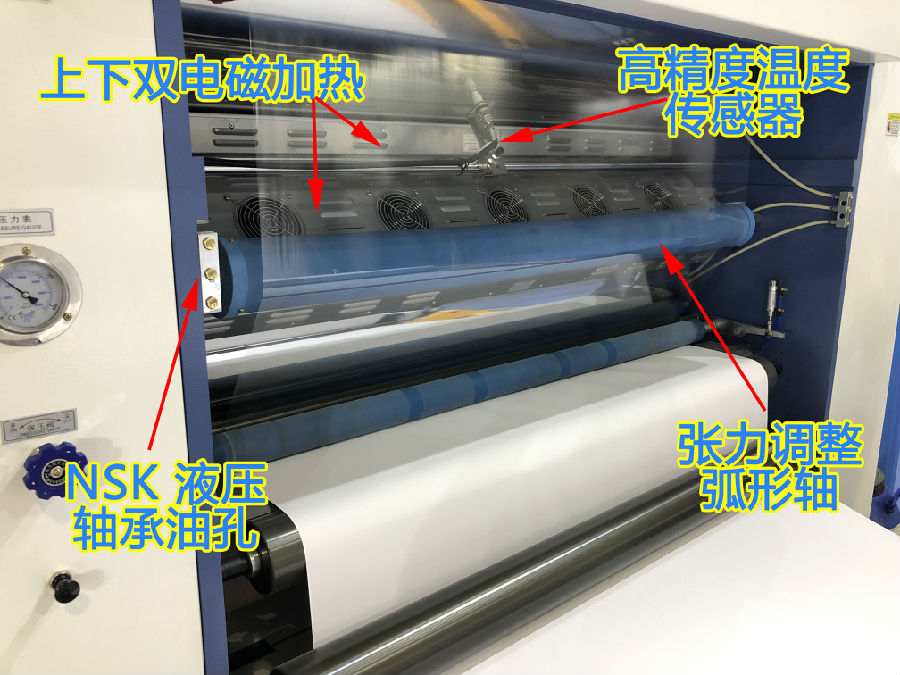

3. 覆合主機部分

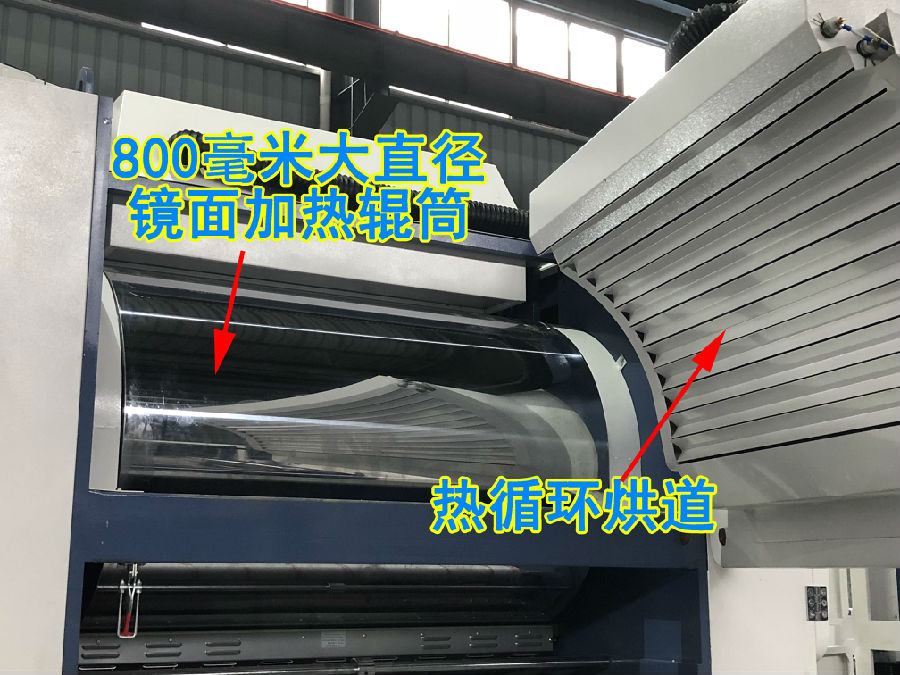

干燥部分采用直徑800mm大型鏡面干燥輥筒，配備電磁加熱裝置，輔以烘道熱循環系統，在降低加熱時間，提高加熱效果，保證覆膜質量的同時，熱循環系統又能節省大量能耗，從而在提高生產效率的同時控制生產成本。

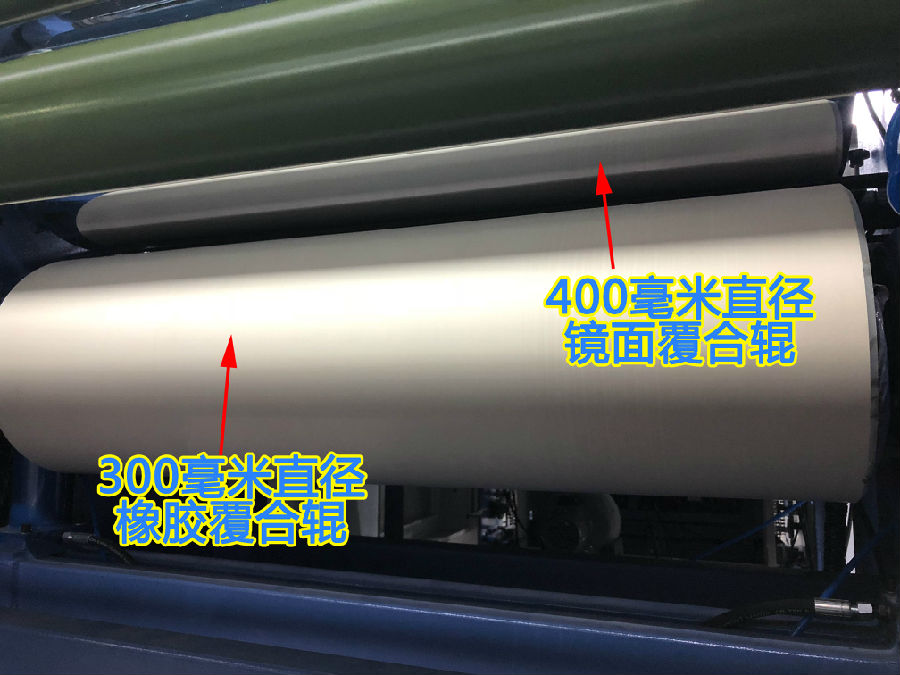

覆合部分采用直徑400mm鏡面覆合輥，也裝有電磁加熱裝置，配合大干燥輥提高加熱效率；直徑300mm橡膠覆合輥采用gao級橡膠，保證覆合質量。

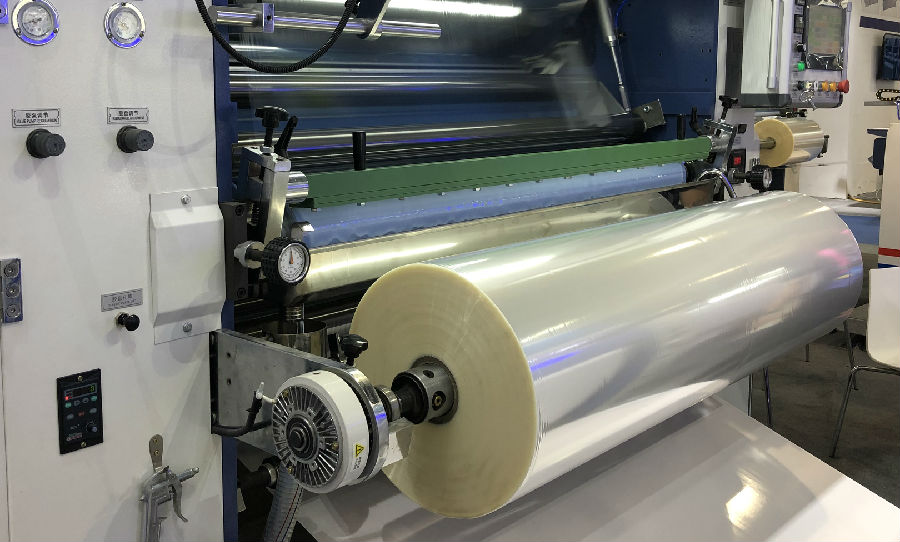

4. 上膠部分

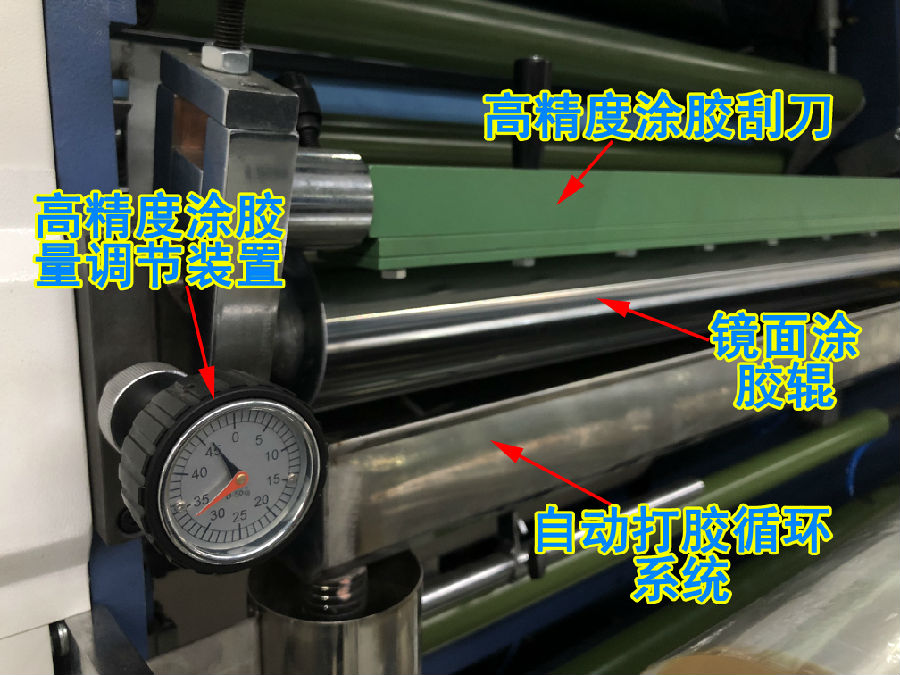

采用高精度涂膠調節裝置，通過控制涂膠刮刀與涂膠輥之間的位置輕松調整涂膠厚度，涂膠均勻，從而滿足生產需要，同時節約生產成本。

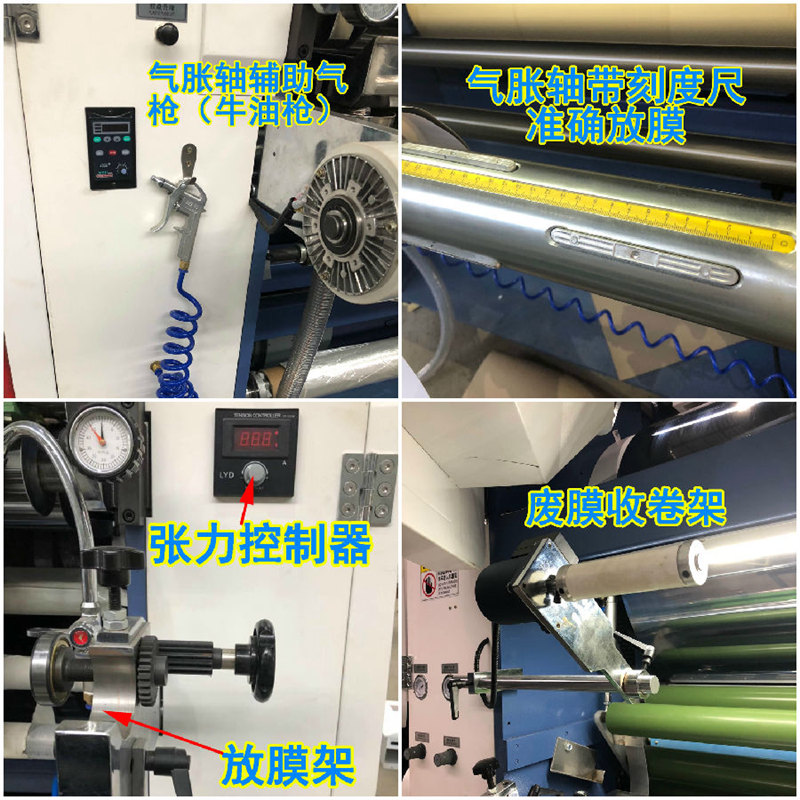

氣脹軸上標有刻度，放膜準確，安裝簡單；張力控制器輕松準確調整膜卷張力，便于操控。
配備10英寸彩色人機交互觸控屏，易于操作，工人可通過顯示屏隨時查看機器的工作狀態，界面美觀。

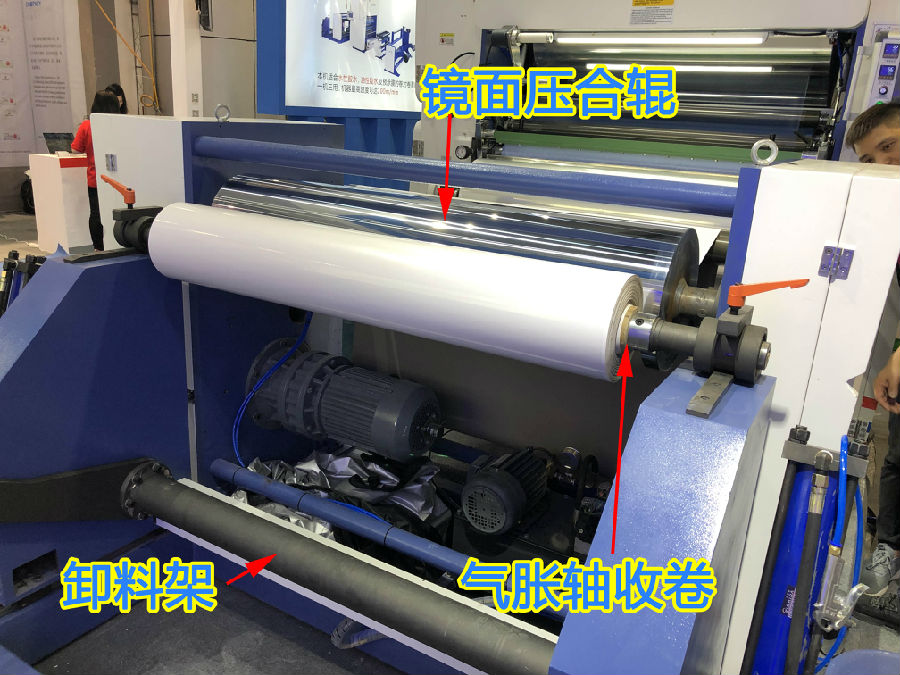

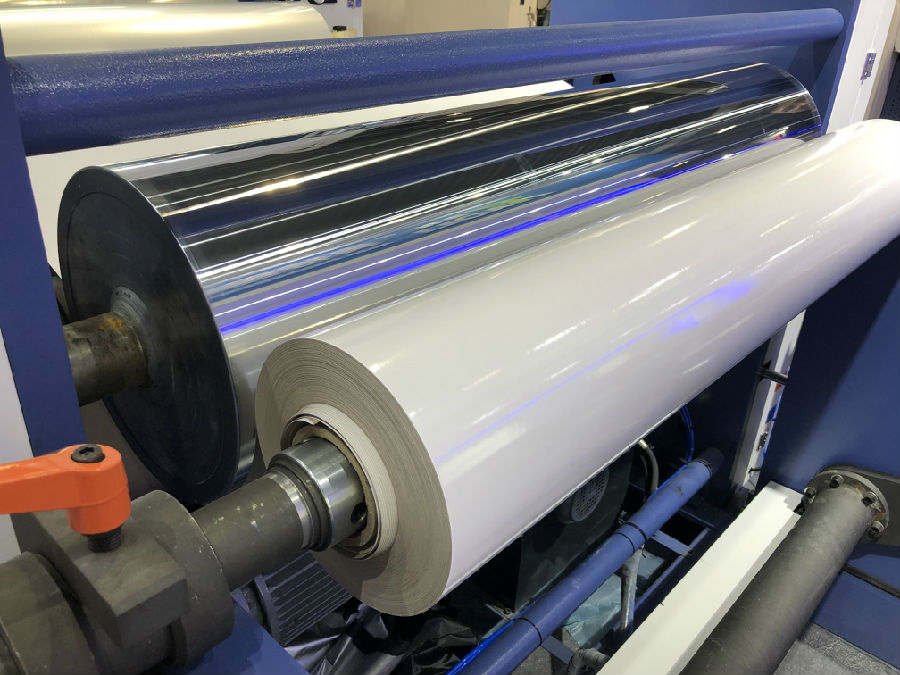

5. 收卷部
采用交流矢量變頻控制，與放卷系統相配合，紙卷升降采用雙油缸液壓驅動，同時配備扭力調節系統，氣脹軸收卷，收卷直徑1300mm。鏡面壓合輥能夠有效保障覆膜質量。
主要部件
觸控屏 | 中國臺灣威綸通 |
編碼器 | 日本歐姆龍 |
變頻器 | 中國科沃 |
交流接觸器 | 法國施耐德 |
中間繼電器 | 法國施耐德 |
開關 | 中國一佳 |
小型熔斷器 | 中國正泰 |
可編程控制器 | 中國臺灣臺達 |
主電機 5.5KW | 中國東方 |
按鈕 | 法國施耐德 |
CCD視覺傳感器 | 中國恩睿斯 |
糾偏控制器 | 中國恩睿斯 |
以上配置及參數若發生更改恕不另行通知，以確認為準.
常見問題
1. 交貨時間
一般收到定金后的30天內安排發貨。
2. 包裝方式
采用防震、防潮包裝，適合長途運輸及應對不同天氣環境，保障機器完好交到客戶手中。
3. 售后服務
我們提供為期一年的售后保修，以及終身技術支持，并有專業的售后工程師團隊快速解決問題，為您的生產保駕護航。
4. 證書及榮譽
本公司具有近二十年的印后設備制造經驗，是一家集科研、設計、制造、服務為一體的專業性公司。我們的技術力量雄厚，“奧利”商標產品和完善的售后服務，贏得了國內外用戶的信賴。公司取得歐盟CE安全認證。
